Robustní univerzální spojky z temperované litiny, pozinkované a žlutě chromované
100% zkouška funkce a vizuální kontrola
S gumovým těsněním GOER (perbunan) odolným vůči oleji, na přání dodáváme také těsnění GDOR odolné vůči páře do 200°C
Rozměr bajonetu 42 mm, 100% kontrola funkce a vizuální kontrola
Celosvětově využívaný systém pro rozvody stlačeného vzduchu ve stavebnictví a průmyslu
|
Pracovní tlak |
Pracovní teplota |
Materiál |
Médium |
Závit |
Norma |
|
PN 10 bar |
-40°C / +95°C |
litina |
vzduch |
ISO 228 |
DIN 3489 |

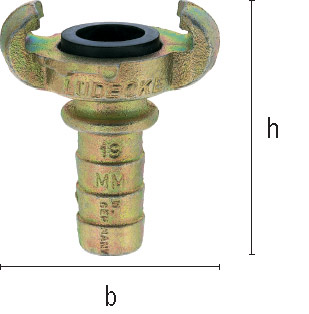

Spojky s trnem na hadici (dříve DIN 3483)
|
Obj.č. |
Trn na hadici |
DN |
b |
h |
|
m (g) |
SKG 6 |
1/4" = 6 mm |
5 |
63 |
70 |
|
157 |
|
SKG 10 |
3/8“ = 10 mm |
7 |
63 |
76 |
|
150 |
|
SKG 13 |
1/2" = 13 mm |
8,5 |
63 |
69 |
|
141 |
|
SKG 15 |
5/8“ = 15 mm |
11 |
63 |
69 |
|
142 |
|
SKG 19 |
3/4" = 19 mm |
15 |
63 |
69 |
|
155 |
SKG 25 |
1“ = 25 mm |
19 |
63 |
70 |
|
176 |
|
SKG 32 |
1 1/4" = 32 mm |
20 |
63 |
90 |
|
244 |
Spojení se svorkou dle DIN 20039 A, typ SL nebo objímkou typ LPH
Spojky s pojistným kroužkem
|
Obj.č. |
Trn na hadici |
DN |
b |
h |
Ø kroužku |
m (g) |
SKB 13 |
1/2" = 13 mm |
8,5 |
63 |
75 |
25 |
174 |
|
SKB 15 |
5/8“ = 15 mm |
11 |
63 |
75 |
26 |
175 |
|
SKB 19 |
3/4" = 19 mm |
15 |
63 |
75 |
28,5 |
182 |
|
SKB 25 |
1“ = 25 mm |
20 |
63 |
75 |
40 |
240 |
Spojení se svorkou dle DIN 20039 B, typ SK pro spolehlivé hadicové spojení.
|
Obj.č. |
Závit |
DN |
b |
h |
SW |
m (g) |
KIG 14 |
G 1/4" |
11 |
63 |
36 |
22 |
138 |
|
KIG 38 |
G 3/8“ |
15 |
63 |
36 |
22 |
135 |
|
KIG 12 |
G 1/2" |
19 |
63 |
38 |
27 |
150 |
|
KIGO 12 |
G 1/2" |
19 |
63 |
41 |
- |
180 |
|
KIG 34 |
G 3/4" |
20 |
63 |
40 |
32 |
155 |
|
KIGO 34 |
G 3/4" |
20 |
63 |
41 |
- |
155 |
|
KIG 10 |
G 1“ |
20 |
63 |
40 |
41 |
184 |
|
KIG 54 |
G 1 1/4" |
20 |
63 |
55 |
50 |
297 |
|
KIG 8 |
Rd 32 x 1/8“ |
20 |
63 |
53 |
41 |
244 |
Záslepky DIN 3484
|
Obj.č. |
Provedení |
|
b |
h |
|
m (g) |
VKO |
bez řetízku |
|
63 |
43 |
|
130 |
|
VKM |
s řetízkem |
|
63 |
43 |
|
140 |
|
VKM-K |
náhradní řetízek |
|
200 |
|
|
7 |
Spojky
s vnějším závitem DIN 3481
|
Obj.č. |
Závit |
DN |
b |
h |
SW |
m (g) |
|
KAG 14 |
G 1/4" |
6 |
63 |
50 |
22 |
157 |
|
KAG 38 |
G 3/8“ |
9 |
63 |
52 |
27 |
170 |
|
KAG 12 |
G 1/2" |
13 |
63 |
47 |
27 |
162 |
|
KAG 34 |
G 3/4" |
17 |
63 |
50 |
32 |
175 |
|
KAGO 34 |
G 3/4" |
17 |
63 |
41 |
- |
150 |
|
KAG 10 |
G 1“ |
20 |
63 |
47 |
40 |
174 |
|
KAGO 10 |
G 1“ |
20 |
63 |
41 |
- |
165 |
|
KAG 54 |
G 1 1/4" |
20 |
63 |
52 |
46 |
230 |
Utěsnění závitu těsněním z PVC, typ HPD.
