Rychlospojky ESHG

DN 13

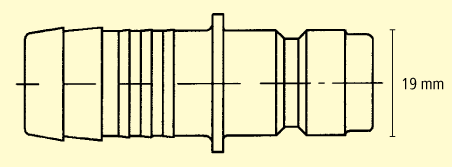

Vsuvky se standardním trnem na hadici

Obj.č. bez ventilu	Trn na hadici	Délka trnu	I		d1	m (g)
ESHG 13 SL	13 mm	25	54		19	52
ESHG 19 SL	19 mm	34	63		19	81

Vsuvky s nástrčným trnem na hadici

Obj.č. bez ventilu	Trn na hadici	Délka trnu	l		d1	m (g)
ESHG 16 S	16 mm	38	67		19	63
ESHG 19 S	19 mm	38	67		19	93

Vsuvky s vnějším přímým závitem (vnitřní kužel DIN 3863)

Obj.č. bez ventilu	Závit	Délka závitu	l	SW	d1	m (g)
ESHG 12 NA	G 1/2"	12	47	22	19	64
ESHG 34 NA	G 3/4"	16	51	27	19	107
ESHG 2415 NA	M 24 x 1,5	16	51	27	19	97

Vsuvky s vnějším úhlovým závitem 90°

metrické závity dle DIN 158 / závity R dle DIN 2999

Obj.č. bez ventilu	Závit	Délka závitu	I	SW	d1	m (g)
ESHG 12 NA-90	R 1/2"	16	47	24	19	100
ESHG 2415 NA-90	M 24 x 1,5	16	47	24	19	105

Vsuvky s vnějším přímým závitem

Obj.č. s ventilem	Závit	Délka závitu	I	SW	d1	m (g)
ESHG 12 NAAB	G 1/2"	12	69	27	19	140
ESHG 34 NAAB	G 3/4"	16	73	27	19	150
ESHG 2415 NAAB	M 24 x 1,5	16	73	27	19	150

ESHG-K

Ochranná krytka (žluté provedení) pro zásuvný ventil ESHG
